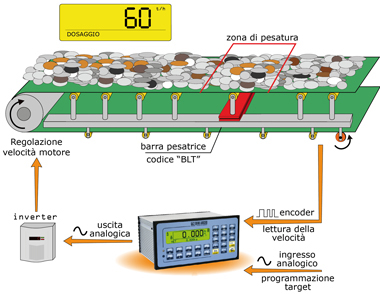

DINI ARGEO E-BELT, kontinuální vážení na dopravním pásu (Program pro indikátory řady 3590E/CPWE - vážení toku materiálu přecházejícího přes vážicí pás)

Kompletní specifikace

Verze softwaru pro měření / integraci hmotnosti, toku materiálu přecházejícího přes vážicí pás, se zapamatováním množství dávkovaného materiálu; možnost nastavení toku pomocí 16bitového analogového výstupu a PID řízení. Možnost vzdálené správy přístroje, prostřednictvím protokolů Sysway nebo Modbus RTU, nebo Profibus přes externí volitelné rozhraní.



FUNKCE DÁVKOVÁNÍ

• 2 volitelné provozní režimy:• Okamžité odečtení průtoku v kg / h nebo t / h se zobrazením stavu systému a celkové dávky.• Nastavení hodinového toku dávky v závislosti na předem nastaveném cíli pomocí algoritmu PID.• Vizualizace grafu hodinových toků a širokého rozsahu dat zobrazovaných na displeji.• Kalibrace funkce odečtu průtoku pro řízení výkonu dávkování.• Čtecí filtr hodinového toku s konfigurovatelným výskytem a rychlostí v závislosti na systému.• Programovatelný cíl dávky podle hmotnosti nebo času, s relativním kontaktem.• Programovatelné startovací zpoždění dávkování, pro synchronizaci různých systémů E-BELT při dávkování směsí materiálů.• Řízení pomalého toku pomocí programovatelného aktivačního prahu pro přesnější dávkování.• Řízení probíhajícího dávkového součtu a celkového součtu dávek, tisknutelných a odštěpitelných nezávisle na sobě.• Správa automatického dávkování ze vzdáleného masteru nebo prostřednictvím protokolu Profibus DP nebo Modbus RTU.• Tisk údajů o dávce a součtu.•Zcela programovatelné výtisky pro kompatibilitu s jakoukoli tiskárnou ASCII spravovatelnou přes sériový port.



DATABÁZE

Databáze 100 produktů s: 5 alfanumerickým popisem, cílovým hodinovým tokem, cílovým dávkováním hmotnosti a analogovým výstupem počáteční hodnoty.Ruční programování produktů nebo prostřednictvím počítačového softwaru (Dinitools).



FUNKCE KLÁVESNICE

Dávkování START / RESTART, cyklus PAUZA / RESET a vyprázdnění pásu z cyklu.Rychlé přepnutí cíle hodinového toku a cíle dávkování.Rychlé zavedení a výběr údajů o dávce.



I/O FUNKCE

Aktivační cyklus, dávkování START / RESTART, cyklus PAUZA / RESET a vyložení pásu z cyklu pomocí externích vstupů.Impulzní čítač akumulované veličiny prostřednictvím reléového kontaktu pro přímou komunikaci s PLC nebo externími zařízeními.Reléové kontakty určené pro kompletní správu alarmů a bloků pro off weight, off flow a side side slipping.Vstup a výstup s programovatelnými funkcemi.16bitový analogový vstup (volitelný) pro programování hodinového toku.16bitový analogový výstup (volitelný) úměrný hodinovému toku (lektorový režim) nebo programovatelný pro regulaci rychlosti dávkování (režim regulátoru).Sériový komunikační protokol pro programování produktů a čtení stavu cyklu.Komunikační protokol SYSWAY a MODBUS pro programování dávkovacích dat a správu cyklu.

Externí rozhraní Profibus (volitelné) pro programování dávkovacích dat a správu cyklu.



FUNKCE SYSWAY, MODBUS, PROFIBUS

ČTENÍ ÚDAJŮ:- čistá hmotnost- okamžitý průtok- hodnota okamžité pid- částečný součet- celkový součet- stav optoizolovaných vstupů- stav optoizolovaných výstupů- cíl toku (pro režimy ovladače)- minimální průtok, maximální průtok- doba dávkování- cíl, který má být dávkován- povolená / deaktivovaná hodnota- stav stupnice

DOSTUPNÉ PŘÍKAZY:- dávkování Start / Stop / Reset- programování cíle toku, cíle, který má být dávkován, a doby podávání- formát tisku- reset kumulovaných součtů- programování požadovaných hodnot
